Säge-Fräse-Kombination minimax st 3c F 23 [Holzkraft]

Mit schwenkbarem Sägeblatt, schwenkbarer Frässpindel und Format-Schiebeschlitten aus eloxiertem Aluminium

  • Stabile Stahl-Grauguss-Konstruktion
  • Große Auflagefläche und präziser Gusstisch
  • Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium (Laufweg 2250 mm)
  • Großer Ausleger (900 x 600 mm) mit ausziehbarem Aluminium-Teleskopanschlag
  • Max. Sägeblatt-Ø 315 mm mit Vorritzeinrichtung, schwenkbar von 90° - 45°
  • Säge-Parallelanschlag mit Feineinstellung
  • Stabiles Sägeaggregat und groß dimensioniertes Doppelwiegen-Fräsaggregat gewährleisten höchste Stabilität, Präzision, Laufruhe und lange Lebensdauer
  • Solider und präziser Maschinentisch aus spannungsfreiem Grauguss
  • Drei Fräsgeschwindigkeiten, manuell verstellbar von 3.500 - 10.000 min-1
  • Mit Rechts-Linkslauf der Frässpindel
  • Serienmäßige Bogenfrässchutzhaube
  • Zwei 5,0 kW Motoren mit hohen Leistungsreserven
Ausstattungsdetails

Aluminium-Formatschiebeschlitten

  • Ausgestattet mit tausendfach bewährtem Kugelkontaktsystem
  • Dauerhaft leichtgängig
  • Staub- und schmutzunempfindlich durch minimalen Berührungspunkt zwischen Kugel und Trapezschiene
  • 10 Jahre Holzkraft-Garantie auf Verschleiß der Führungsbahnen

Doppelwiegen-Sägeaggregat

  • Großdimensioniert aus Grauguss
  • Nahe am Sägeblatt, beidseitig gelagert
  • Dadurch Stabilität, Präzision, Laufruhe und lange Lebensdauer
  • Durch Kurbel höhen- und bis 45° schrägverstellbar
  • Vorritzaggregat (Art.-Nr. 5510311) jederzeit nachrüstbar

Parallelanschlag mit Rundstangenführung

  • Mit Feineinstellung und Schnellspannung
  • Stabile Rundstangenführung aus geschliffenem Stahl mit 45 mm Durchmesser
  • Serienmäßig abklappbar für den Zuschnitt großer Werkstücke

Grauguss-Fräsaggregat

  • Beidseitig oben befestigt
  • Obenliegende Präzisionskugellager
  • Nahe am Hebelpunkt
  • Drei Fräsgeschwindigkeiten
Leistungsstarke Motoren
  • Mit leistungsstarkem Drehstrom-Motor ausgestattet

Besondere Ausstattungsmerkmale

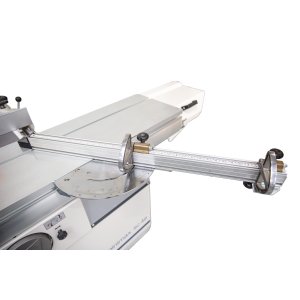

  • Teleskop-Anschlag aus Aluminium, ausziehbar bis Max. 2660 mm, mit professionellen Anschlagklappen
  • Sicherheits-Wendeanschlagbacken aus Aluminium
  • Zwei steckbare Handräder für eine bequeme und schnelle Bedienung


  • Abmessungen und Gewichte
  • Gewicht (Netto) ca.
  • 470
  • kg
  • Anschluss Absaugung
  • Absaugstutzendurchmesser
  • 2 x 120
  • mm
  • Anschluss Absaugung
  • Absaugstutzendurchmesser Sägeblattschutz
  • 60
  • mm
  • Elektrische Daten
  • Anschlussspannung
  • 400
  • V
  • Elektrische Daten
  • Phase(n)
  • 3
  • Ph
  • Elektrische Daten
  • Stromart
  • AC
  • Elektrische Daten
  • Netzfrequenz
  • 50
  • Hz
  • Elektrische Daten
  • Nennbetriebsart Antriebsmotor
  • S6
  • Elektrische Daten
  • Einschaltdauer Antriebsmotor
  • 40
  • %
  • Elektrische Daten
  • Leistung Antriebsmotor
  • 2 x 5,0
  • kW
  • Schiebeschlitten und Tisch
  • Tischlänge
  • 1112
  • mm
  • Schiebeschlitten und Tisch
  • Tischbreite
  • 430
  • mm
  • Frässpindel
  • Spindelneigung
  • 0 – -45
  • °
  • Frässpindel
  • Nutzlänge der Spindel
  • 100
  • mm
  • Frässpindel
  • Spindeldrehzahlen
  • 3500/7000/10000
  • min?¹
  • Fräswerkzeugdurchmesser max.
  • Werkzeugdurchmesser max.
  • 210
  • mm
  • Fräswerkzeugdurchmesser max.
  • Werkzeugdurchmesser max. absenkbar
  • 180
  • mm
  • Fräswerkzeugdurchmesser max.
  • Werkzeugdurchmesser max. Zapfenfräsen
  • 275
  • mm
  • Kreissägeeinheit
  • Besäumlänge
  • 2250
  • mm
  • Kreissägeeinheit
  • Schnittbreite mit Parallelanschlag
  • 900
  • mm
  • Kreissägeeinheit
  • Max. Ablängbreite links vom Sägeblatt
  • 2660
  • mm
  • Kreissägeeinheit
  • Sägeblattneigung
  • 90 45
  • °
  • Kreissägeeinheit
  • Max. Schnitthöhe 90°
  • 90
  • mm
  • Kreissägeeinheit
  • Max. Schnitthöhe 45°
  • 63
  • mm
  • Kreissägeeinheit
  • Max. Sägeblattüberstand 90°
  • 100
  • mm
  • Kreissägeeinheit
  • Max. Sägeblattüberstand 45°
  • 78
  • mm
  • Kreissägeeinheit
  • Durchmesser (Haupt-)Sägeblatt
  • 315
  • mm
  • Kreissägeeinheit
  • Erläuterung Durchmesser (Haupt-)Sägeblatt
  • unabhängig vom Vorritzer
  • Kreissägeeinheit
  • Drehzahl (Haupt-)Sägeblatt
  • 4000
  • min?¹

Lieferumfang:
  • Bogenfrässchutzhaube
  • eloxierter Aluminium-Formatschiebeschlitten
  • Aluminium-Anschlagbacken
  • Klappanschläge

12224,04 €  9.348,68

Best.-Nr.: ST5501051

Anzahl: - +
IN DEN WARENKORB

12224,04 €  9.348,68

Best.-Nr.: ST5501051

Anzahl: - +
IN DEN WARENKORB

Mit schwenkbarem Sägeblatt, schwenkbarer Frässpindel und Format-Schiebeschlitten aus eloxiertem Aluminium

  • Stabile Stahl-Grauguss-Konstruktion
  • Große Auflagefläche und präziser Gusstisch
  • Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium (Laufweg 2250 mm)
  • Großer Ausleger (900 x 600 mm) mit ausziehbarem Aluminium-Teleskopanschlag
  • Max. Sägeblatt-Ø 315 mm mit Vorritzeinrichtung, schwenkbar von 90° - 45°
  • Säge-Parallelanschlag mit Feineinstellung
  • Stabiles Sägeaggregat und groß dimensioniertes Doppelwiegen-Fräsaggregat gewährleisten höchste Stabilität, Präzision, Laufruhe und lange Lebensdauer
  • Solider und präziser Maschinentisch aus spannungsfreiem Grauguss
  • Drei Fräsgeschwindigkeiten, manuell verstellbar von 3.500 - 10.000 min-1
  • Mit Rechts-Linkslauf der Frässpindel
  • Serienmäßige Bogenfrässchutzhaube
  • Zwei 5,0 kW Motoren mit hohen Leistungsreserven
Ausstattungsdetails

Aluminium-Formatschiebeschlitten

  • Ausgestattet mit tausendfach bewährtem Kugelkontaktsystem
  • Dauerhaft leichtgängig
  • Staub- und schmutzunempfindlich durch minimalen Berührungspunkt zwischen Kugel und Trapezschiene
  • 10 Jahre Holzkraft-Garantie auf Verschleiß der Führungsbahnen

Doppelwiegen-Sägeaggregat

  • Großdimensioniert aus Grauguss
  • Nahe am Sägeblatt, beidseitig gelagert
  • Dadurch Stabilität, Präzision, Laufruhe und lange Lebensdauer
  • Durch Kurbel höhen- und bis 45° schrägverstellbar
  • Vorritzaggregat (Art.-Nr. 5510311) jederzeit nachrüstbar

Parallelanschlag mit Rundstangenführung

  • Mit Feineinstellung und Schnellspannung
  • Stabile Rundstangenführung aus geschliffenem Stahl mit 45 mm Durchmesser
  • Serienmäßig abklappbar für den Zuschnitt großer Werkstücke

Grauguss-Fräsaggregat

  • Beidseitig oben befestigt
  • Obenliegende Präzisionskugellager
  • Nahe am Hebelpunkt
  • Drei Fräsgeschwindigkeiten
Leistungsstarke Motoren
  • Mit leistungsstarkem Drehstrom-Motor ausgestattet

Besondere Ausstattungsmerkmale
  • Teleskop-Anschlag aus Aluminium, ausziehbar bis Max. 2660 mm, mit professionellen Anschlagklappen
  • Sicherheits-Wendeanschlagbacken aus Aluminium
  • Zwei steckbare Handräder für eine bequeme und schnelle Bedienung


  • Abmessungen und Gewichte
  • Gewicht (Netto) ca.
  • 470
  • kg
  • Anschluss Absaugung
  • Absaugstutzendurchmesser
  • 2 x 120
  • mm
  • Anschluss Absaugung
  • Absaugstutzendurchmesser Sägeblattschutz
  • 60
  • mm
  • Elektrische Daten
  • Anschlussspannung
  • 400
  • V
  • Elektrische Daten
  • Phase(n)
  • 3
  • Ph
  • Elektrische Daten
  • Stromart
  • AC
  • Elektrische Daten
  • Netzfrequenz
  • 50
  • Hz
  • Elektrische Daten
  • Nennbetriebsart Antriebsmotor
  • S6
  • Elektrische Daten
  • Einschaltdauer Antriebsmotor
  • 40
  • %
  • Elektrische Daten
  • Leistung Antriebsmotor
  • 2 x 5,0
  • kW
  • Schiebeschlitten und Tisch
  • Tischlänge
  • 1112
  • mm
  • Schiebeschlitten und Tisch
  • Tischbreite
  • 430
  • mm
  • Frässpindel
  • Spindelneigung
  • 0 – -45
  • °
  • Frässpindel
  • Nutzlänge der Spindel
  • 100
  • mm
  • Frässpindel
  • Spindeldrehzahlen
  • 3500/7000/10000
  • min?¹
  • Fräswerkzeugdurchmesser max.
  • Werkzeugdurchmesser max.
  • 210
  • mm
  • Fräswerkzeugdurchmesser max.
  • Werkzeugdurchmesser max. absenkbar
  • 180
  • mm
  • Fräswerkzeugdurchmesser max.
  • Werkzeugdurchmesser max. Zapfenfräsen
  • 275
  • mm
  • Kreissägeeinheit
  • Besäumlänge
  • 2250
  • mm
  • Kreissägeeinheit
  • Schnittbreite mit Parallelanschlag
  • 900
  • mm
  • Kreissägeeinheit
  • Max. Ablängbreite links vom Sägeblatt
  • 2660
  • mm
  • Kreissägeeinheit
  • Sägeblattneigung
  • 90 45
  • °
  • Kreissägeeinheit
  • Max. Schnitthöhe 90°
  • 90
  • mm
  • Kreissägeeinheit
  • Max. Schnitthöhe 45°
  • 63
  • mm
  • Kreissägeeinheit
  • Max. Sägeblattüberstand 90°
  • 100
  • mm
  • Kreissägeeinheit
  • Max. Sägeblattüberstand 45°
  • 78
  • mm
  • Kreissägeeinheit
  • Durchmesser (Haupt-)Sägeblatt
  • 315
  • mm
  • Kreissägeeinheit
  • Erläuterung Durchmesser (Haupt-)Sägeblatt
  • unabhängig vom Vorritzer
  • Kreissägeeinheit
  • Drehzahl (Haupt-)Sägeblatt
  • 4000
  • min?¹

Lieferumfang:
  • Bogenfrässchutzhaube
  • eloxierter Aluminium-Formatschiebeschlitten
  • Aluminium-Anschlagbacken
  • Klappanschläge
